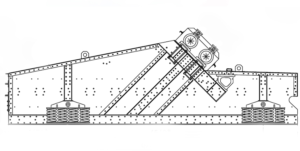

Грохот инерционный самобалансный ГИСТ 72 – грохот тяжелого типа с шириной сита 2500 мм. и двумя ярусами сит, о чем свидетельствует его маркировка.
Самобалансный грохот ГИСТ 72 оснащен двухвальными шестеренчатыми вибровозбудителями. Свое название «самобалансный» Грохот получил благодаря тому, что дебалансы периодически уравновешиваются, зависимо лишь от того, какое их расположение относительно друг друга. Генерация прямолинейных гармонических колебаний короба относительно угла к плоскости сита производится силой инерции двух дебалансных грузов, которые вращаются в противоположном направлении с одинаковой скоростью и углом поворота. Короб, в котором закреплены два сита, установлен на упругих вертикальных опорах. Самосбалансирование осуществляется специально организованным подбором всех подвижных деталей и коспонентов с учетом инерции, а так же их расположения относительно вибровозбудителей и поверхности просеивания.
Грохот инерционный самобалансный ГИСТ 72 способен классифицировать сыпучие материалы, объемная масса которых до 2,8 тонн на кубометр и крупность до 200 милимметров на операциях:
— сухого грохочения материалов с температурой до 120 градусов;
— мокрого грохочения;
— обезвоживания;
— обесшламливания;
— отмыва продуктов от суспензии.
Основные технические данные и характеристики грохота:
| Наименование параметра | Значение |
| Размеры просеивающей поверхности, мм: ширина длина | 2500 6500 |
| Площадь просеивающей поверхности, кв.м: верхнего яруса нижнего яруса | 16,0 16,0 |
| Полезная площадь просеивающей поверхности, кв.м: верхнего яруса нижнего яруса |
15,3 15,3 |
| Число ярусов сит | 2 |
| Амплитуда колебания короба, мм | 4,5-7,5 |
| Частота колебаний, раз/сек | 12,25 |
| Габаритные размеры колеблющейся части грохота, мм: длина ширина высота |
6810 3760 2390 |
| Удельный расход электроэнергии при грохочении, мДж/т | 0,13 |
| Масса колеблющейся части грохота, кг | 7200 |
| Максимально допустимый угол продольного наклона короба, град | 25 |
| Тип просеивающих поверхностей | проволочные сетки, стальные штампованные сита, шпальтовые сита, простые и фасонные колосники, резиновые и полиуретановые панели различных типоразмеров и способов крепления. Размеры отверстий определяется заказчиком.
|
| Производительность | зависит от вида материала и условий грохочения |
